Hope2000系列高性能变频器采用集成变压器和功率单元级联的经典设计,实现高压的直接输出。变频器采用多重整流,满足IEEE/GB电网谐波要求,同时输出电压的质量十分接近于理想正弦波,因此可以带动几乎任何类型(旧式或新式、低速或高速、异步/同步或永磁)的电机;模块化设计,能够在运行期间旁路任何一个单元,因此可保证设备的最高可用性;高性能矢量控制使得该变频器适用于风机泵类、变转矩和恒转矩等多种负载类型,同时其内置的断电自动重启、同步投切、飞车启动、主从控制等众多功能,广泛应用于冶金、水泥、石油石化、市政、矿业、设备制造等各个行业。
功率等级:6kV 200kVA-7900kVA 10KV 250kVA-12500kVA
冷却方式:风冷、水冷
基本特点:基于两/四象限、同步/异步机控制平台设计,单元级联可旁路架构的高压矢量变频器
应用领域:石化、电力、化工、冶金、建材、市政等领域的风机水泵节能应用;压缩机、皮带机、提升机、球磨机、变频软启动等工艺型应用
竞争优势:效率高、功率因数高、谐波小、高性能矢量技术、模块化设计
※ 具体请参考产品规格参数
※ 公海彩船可为用户提供量身订制的特殊高压变频器
※顶部风机高度小于500mm
※ 柜体标准色为灰白色(RAL7035),可根据用户需求订制。
| 内容 | 参数 | 备注 | |
输 入 | 额定输入电压 | 三相, 3~1 1kv±10% | |
额定输入频率 | 50/60H±3% | ||
波动电压 | 电网电压跌落在35%以内, 变频器降额运行 | ||
功率因数 | ≥0.96(负载>20%) | ||
输 出 | 额定输出电压 | 三相,3 ~1 1 kv | 更高电压,更大功率请来电咨询 |
额定输出电流 | 25~1400A | ||
输出功率范围 | 160~20000kw | ||
过载能力 | 一般:120%/1min,150%/3s,160%立即保护 重载:150%/1min,180%/3s,200%立即保护 | 保护曲线可设置 | |
基 本 性 能 | 逆变器效率 | 98.5% | |
频率分辨率 | 0.01 HZ | ||
总谐波含量 | ≤4% | 满足中国国家标准GB14549-93及IEEE519-1992电能质量标准 | |
操 控 界 面 | 显示 | 多语言人机界面,能同时显示输入(输出)电压、电流、功率,功率因数等基本的电气参数,及变频器实时运行状态,报警故障记录及事件记录功能 | |
设置 | 多功能参数设置 | ||
操作 | 本地触控、 DCS及现场操作箱远控、 上位机通讯控制 | ||
控 制 | 电机控制模式 | 无PG V/F控制、有PGV/F控制、无PG矢量控制、有PG矢量控制 | |
加减速时间 | 0.1~3600.0S可调 | ||
模拟输入输出量 | 3路模拟量输入、4路模拟量输出 | ||
数字输入输出量 | 8路数字输入,5路数字量输出(可扩展)内部虚拟REV/FWD、正/反转点动等38种数字输入功能可设置报警/敞障输出、正/反转运行状态等52种数字输出功能可设置 | ||
通讯功能 | RS485、MODBUS-RTU(标配) PROFIBUS-DP(选配)、TCP/IP(选配) | ||
控制电源容量 | 单相220VAC/3kVA,50/60HZ(根据项目需要,可选直流电源) | ||
主要控制功能 | 瞬时掉电再启动、转矩提升、回避频率、单元旁路飞车”起动、系统自诊断、系统工频旁路 | ||
保护功能 | 过电流、过负荷、短路、三相电流不平衡、瞬时掉电、输入(输出)缺相、过电压、欠压、变频器过热、外部故障停机(NO.NC)、功率单元自动旁路等 | ||
环 境 及 其 他 | 环境温度湿度 | -10~40℃, 20%~90%(无凝露) | 特殊环境 请来电咨询 |
存放温度 | -40~70℃ | ||
海拔高度 | <2000米, 高于2000米需降额使用 | ||
冷却方式 | 强迫风冷 | ||
防护等级 | IP30 | 其它来电咨询 | |
使用场所 | 室内、 无爆炸性或腐蚀性气体、 无导电粉尘、 无油污雾 | ||

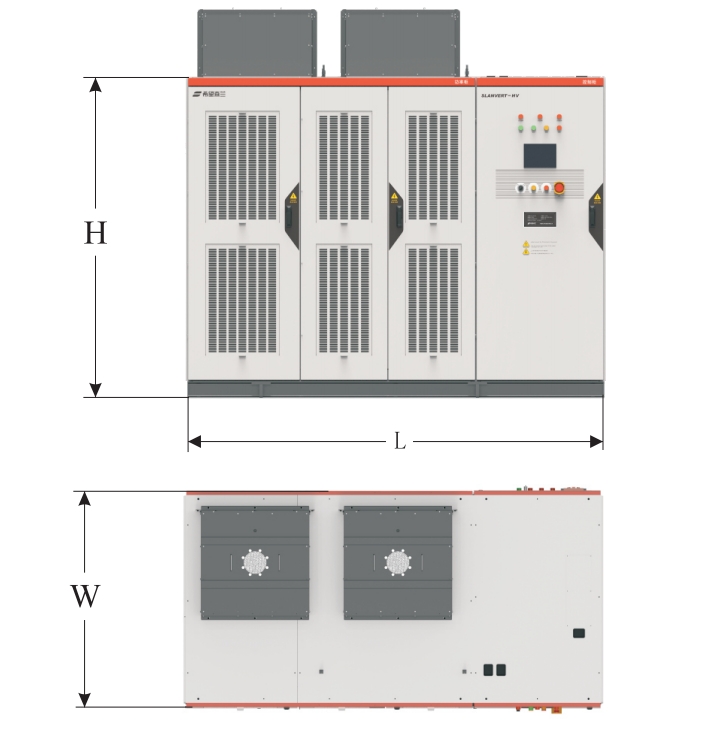

Hope2000系列尺寸图

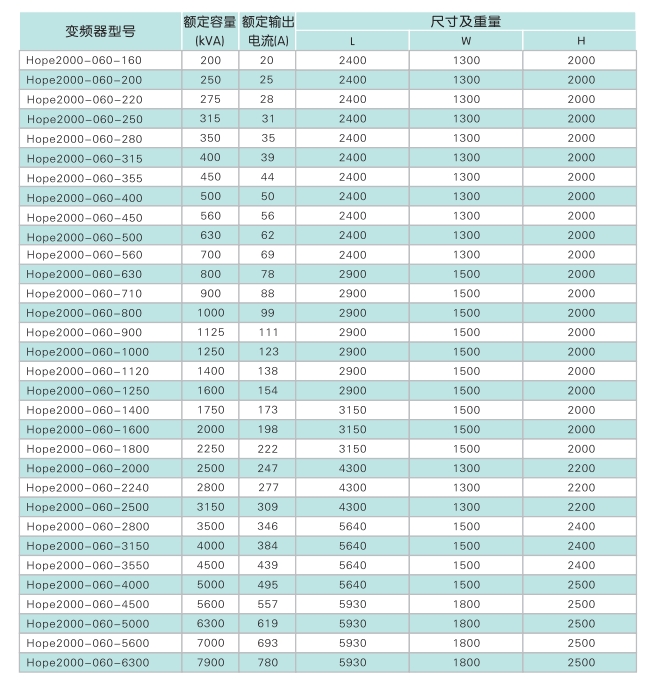

电压等级6kV

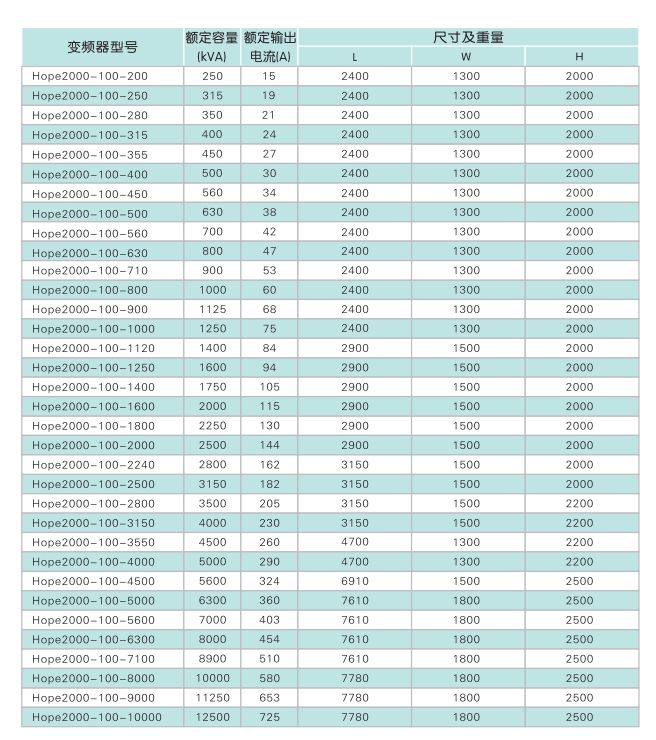

电压等级10kV
※
1.此为无旁路柜型整机尺寸:手动旁路长度需在此基础上增加;
2.变频器容量可根据要求适当调整;
3.整体尺寸高度不包含风机的高度。
